Videoanleitung: Gewindeschneiden für Einsteckschloss

Transkription von meinem YouTube-Video.

Quelle: https://www.youtube.com/watch?v=u-IPcIiWmtg

Inhaltsverzeichnis

• 0:00 - Einleitung
• 0:29 - Werkzeugliste
• 1:34 - Einsteckschloss ausrichten und Löcher ankörnen
• 2:46 - Einsteckschloss ausbauen, Löcher bohren und entgraten
• 5:41 - Gewinde schneiden
• 7:08 - Schrauben testen
• 8:04 - Schlusswort

Einleitung

In diesem Video bohre ich zwei Gewindelöcher für ein neues Einsteckschloss. Das alte Einsteckschloss ist kaputtgegangen, die Feder ist gerissen und die Falle springt nicht mehr heraus. Beim neuen Einsteckschloss zeigt sich allerdings, dass die Schraubenlöcher nicht exakt zu den vorhandenen Gewindelöchern passen, da diese etwa einen Zentimeter nach oben versetzt sind.

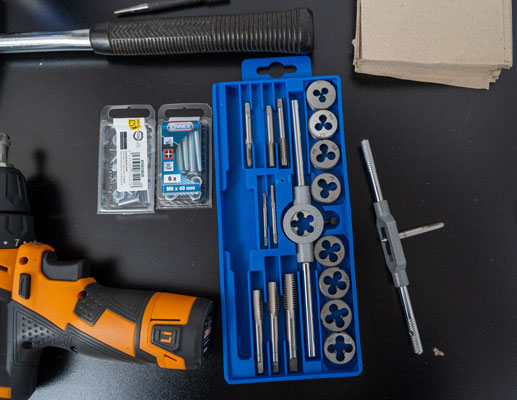

Werkzeugliste

Für die Kernlochbohrung verwende ich einen Metallbohrer. Um anschließend das Gewinde in die Bohrung zu schneiden, nutze ich ein Gewindeschneideset aus dem Baumarkt. Mit dem passenden Gewindebohrer schneide ich das Gewinde direkt in die Bohrung. Damit der Metallbohrer nicht verrutscht, körne ich die Bohrstellen vorher an. Da ich beim Einsteckschloss sehr genau arbeiten muss, ist dieser Schritt besonders wichtig. Nach dem Bohren entgrate ich die Bohrungen, denn vor dem Gewindeschneiden sollte immer entgratet werden.

Bei jedem Arbeitsschritt benutze ich ein Sprühfett von WD-40, um die Werkzeuge zu schonen. Alle Werkzeuge, die ich in diesem Video verwende, habe ich unten in der Videobeschreibung verlinkt. Dort ist auch ein Link zu einer Übersicht zu finden, welcher Metallbohrer für welche Gewindegröße verwendet werden sollte. In diesem Fall nutze ich einen 5 mm Metallbohrer für ein M6 Gewinde.

• Bohrmaschine, Akkuschrauber, Staubsauger, Hammer, Panzerband, Malerkrepp und Bleistift
• Kernloch-Tabelle für metrische Gewinde

Einkaufsliste (Amazon)

• Gewindeschneid-Set*
• HSS-R Kernlochbohrer-Set 2,5 - 10,2 mm*
• Körner*
• Kegelsenker*
• WD-40 Specialist Bohr- & Schneidöl*
• Schraubendrehersatz: Innensechskant, Kreuzschlitz und Schlitz*

Einsteckschloss ausrichten und Löcher ankörnen

Das alte Einsteckschloss habe ich bereits entfernt und das neue eingesetzt. Ich richte das neue Schloss an den alten Markierungen aus und körne die Positionen der neuen Löcher an. Damit das Einsteckschloss währenddessen stabil sitzt, montiere ich den Drücker und verschraube den Türzylinder. Zusätzlich fixiere ich das Schloss vorübergehend mit Klebeband, damit es sich nicht bewegen kann.

Einsteckschloss ausbauen, Löcher bohren und entgraten

Nachdem die Löcher angekörnt sind, baue ich das neue Schloss noch einmal aus, öle die Bohrstellen leicht und sprühe auch den Bohrer ein. Anschließend bohre ich zuerst das eine und dann das zweite Loch. Danach entgrate ich beide Bohrungen.

Gewinde schneiden

Zum Schluss schneide ich die Gewinde. Dabei drehe ich den Gewindebohrer eine halbe Umdrehung nach vorne und eine Vierteldrehung zurück, also immer vor und zurück. Irgendwann lässt sich der Bohrer ganz leicht drehen, dann ist das Gewinde fertig geschnitten. Anschließend entgrate ich die Bohrungen noch einmal ganz leicht und schneide das Gewinde im zweiten Loch auf die gleiche Weise. Auch hier entgrate ich zum Abschluss vorsichtig.

Schrauben testen

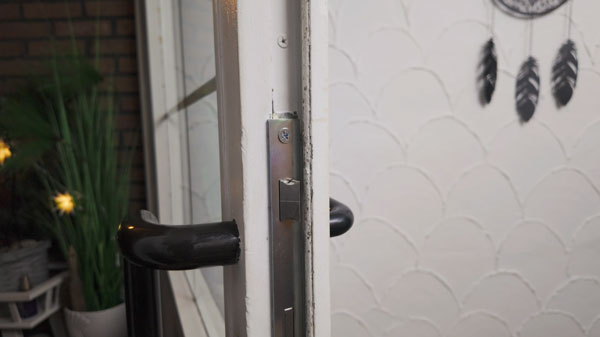

Danach teste ich die Schrauben. Sie lassen sich problemlos eindrehen, sowohl unten als auch oben. Zum Schluss setze ich das Einsteckschloss wieder ein. Das neue Schloss ist nun eingebaut und funktioniert einwandfrei. Die Tür lässt sich öffnen und schließen, und auch das Abschließen klappt problemlos. Die neuen Gewindelöcher haben exakt gepasst, die Schrauben ließen sich ganz einfach eindrehen.

Schlusswort

Damit ist die Arbeit abgeschlossen. Wenn dir das Video gefallen hat, freue ich mich über einen Daumen nach oben und ein Abo für weitere Inhalte.

Bis zum nächsten Video.

Tschüssi…
